Комплекс уникального конвейерного оборудования для лесного хозяйства.
Конструкция автоматизированной системы для упаковки сеянцев
<Конвейерная линия для упаковки сеянцев леса включает в себя:
транспортеры модульные прямые;- рольганги гравитационные: подводящий, отводящий;
- пневматические толкатели;
- транспортеры модульные наклонные, с лентой с резиновыми вставками;
- выталкиватель сеянцев из кассет (пресс);
- рольганги приводные;
- стол фасовочный;
- переворачиватель кассет (опрокидыватель);
- шкаф управления.
Принцип работы конвейерной системы для выталкивания сеянцев из кассет и упаковки в короба
Поддоны с сеянцами подвозятся к приемному транспортеру, где работники выкладывают кассеты на конвейер. Далее кассеты поступают на приемный механизм станции выталкивания сеянцев из кассет. Как только кассета зашла на приемный стол, срабатывает пневматический толкатель, который перемешает кассету на промежуточную позицию, расположенную перед распрессовочным столом. Пневматический толкатель возвращается на исходную позицию, позволяя тем самым очередной кассете войти на приемный стол. Цикл повторяется. Очередная кассета толкает предыдущую на место распрессовки, фиксируется. Приподнимаясь, сеянцы отрываются от кассет.
Распрессованные кассеты передаются и на конвейер укладки с фасовочными столам. Стол передачи также состоит из гравитационного рольганга и пневмотолкателя.
Оператор линии смещает кассету на фасовочный стол, берет пустую коробку с транспортера подачи упаковки, устанавливает на рольганг и перекладывает сеянцы из кассет в коробку. Заполненную коробку и пустую кассету сталкивает по рольгангу на отводящий транспортер.
Для фиксирования поступления упакованных коробок, установлен фотодатчик на конце отводящего транспортера. Он передает сигнал и коробка перемещается толкателем на транспортер к месту паллетирования.
Кассеты, не ориентированные на датчик, прямым ходом двигаются на конвейер для передачи их на очистку: опрокидыватель кассеты переворачивает и вытряхивает остатки грунта - ;далее они транспортируются в автомат на мойку.

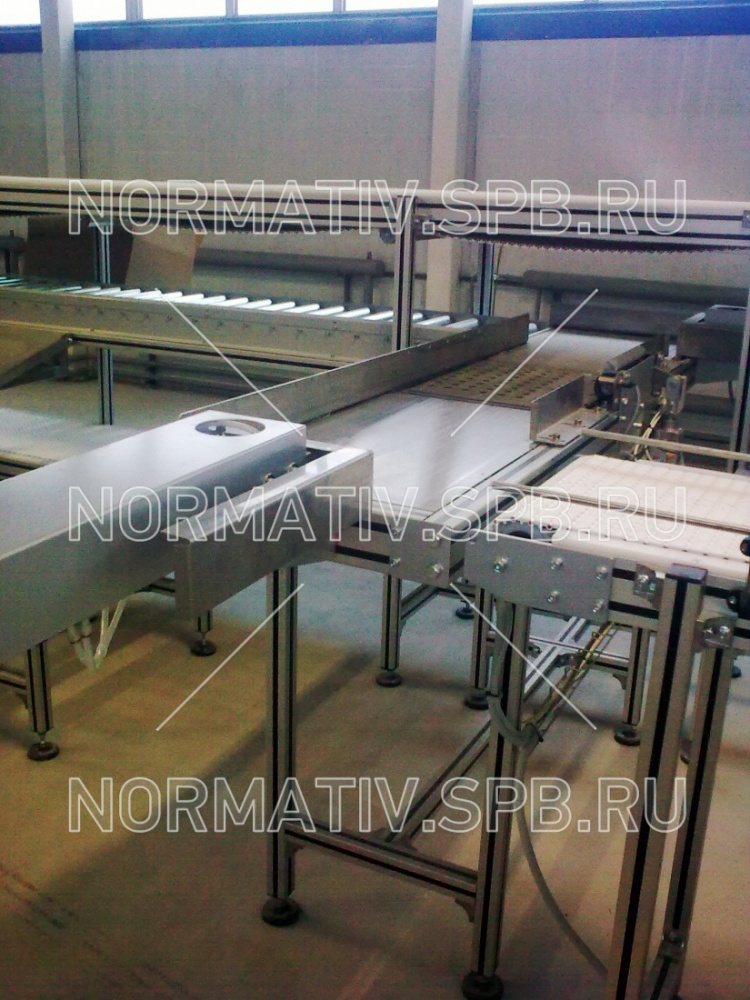

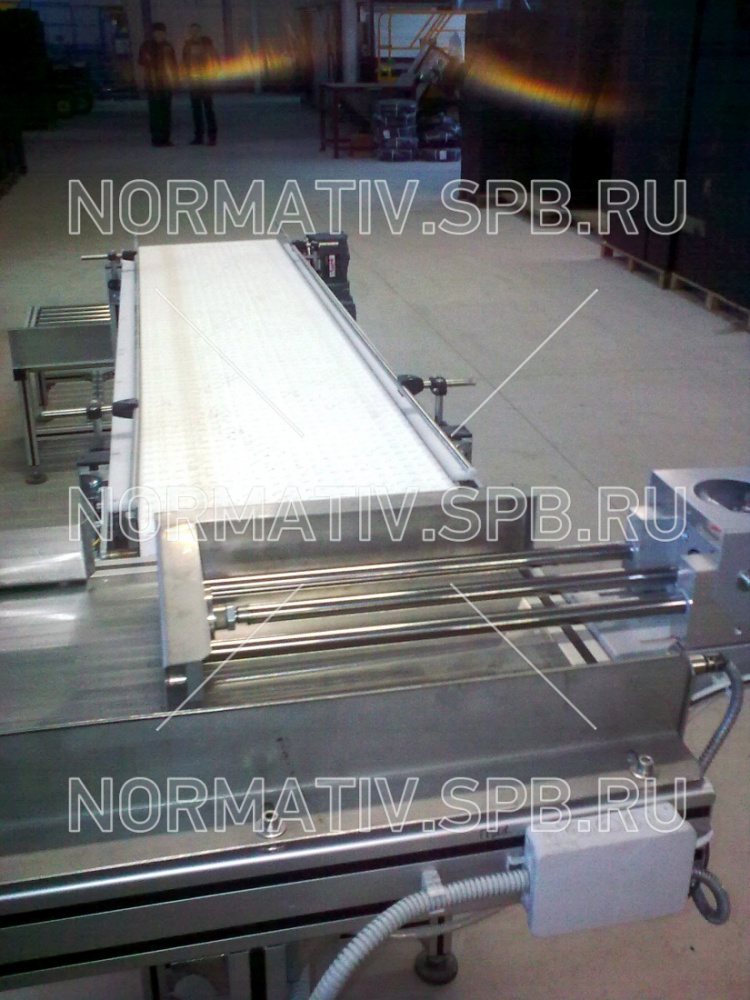

Испытания конвейерного оборудования для упаковки сеянцев:
Монтаж конвейерного оборудования для лесного хозяйства:
|
|
|
|
|
