Назначение конвейерной системы для автомобильной промышленности
Транспортное устройство предназначено для приёма разно-габаритных пластиковых изделий типа авто-бампер/ торпеда из аппарата формовки с помощью робота манипулятора, и последующего перемещения в производственный цикл. Осуществление функций: приемка – накопление – передача.
Конструкция автоматизированной конвейерной системы для перемещения авто компонентов
Конструкция состоит из двух ременных транспортеров, установленных на общую раму из алюминиевого профиля. На каждом транспортере установлен привод с энкодером для синхронности и точности работы конвейерной системы.
Ременные транспортеры связаны винтовыми парами для возможности регулирования расстояния между ними.
Винтовые пары приводятся в движение при помощи приводов со встроенными контроллерами.
Для обеспечения минимального контакта с перемещаемыми изделиями, ремни транспортеров установлены в полиэтиленовые направляющие с закругленными краями. Точность позиционирования изделия на ремнях конвейера при помощи руки робота манипулятора, на транспортерах установлены оптические датчики.
Автоматизированная конвейерная система оборудована панелью управления, а также снабжена кнопками сигнализации и аварийной остановки.
При помощи операторской панели можно регулировать работу системы и выбирать:
- режим работы транспортеров, подходящий из трёх (вперед, вперед/назад и пошагово вперед);
- регулировку транспортеров по ширине, один из четырех;
- скорость движения транспортеров;
- ширину шага транспортера.
Также смотрите усовершенствованную конвейерную систему, изготовленную для компании Ниссан.
Автоматизированная конвейерная система для перемещения авто компонентов
|

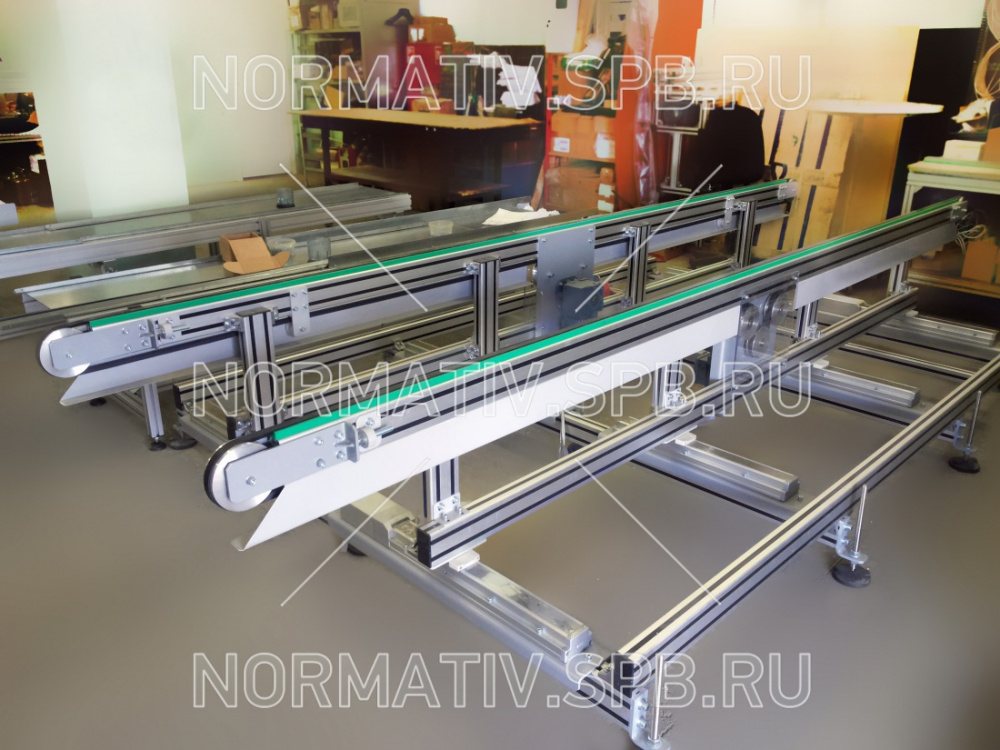

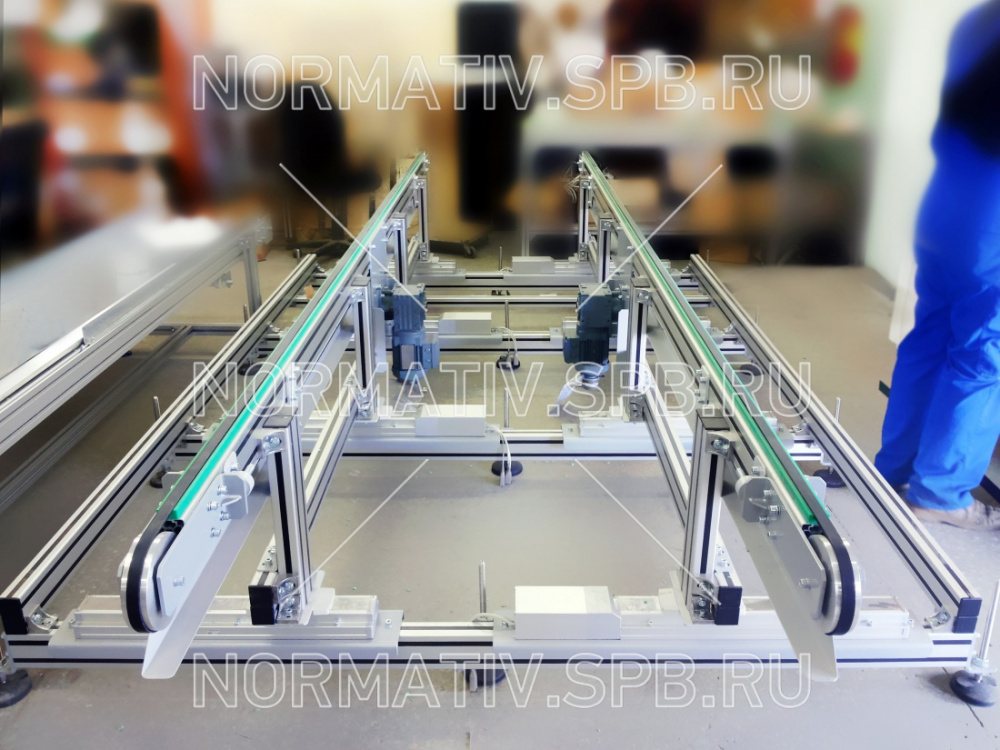

Сборка и испытания системы на производственной площадке исполнителя: |
Испытания конвейерного оборудования |
|
|
|
Тестирование конвейерного оборудования для автомобильной промышленности,
испытания на производственной площадке исполнителя
|
|  |
 |
 |  |
