Проект реализован в Астане (Казахстан). Проект промышленной автоматизации склада и транспортировки грузов на поддонах — был сделан в ответ на повторное обращение к нам в компанию после нескольких лет успешной эксплуатации складской системы перемещения товаров в пластиковых контейнерах.
Производственная задача
От заказчика поступил запрос организовать в логистическом центре транспортировку продукции на поддонах (паллетах). Изготовить оборудование, рассчитанное на четырёхуровневую складскую систему хранения товара (автозапчастей).
Техническое решение
Разработано и установлено конвейерное оборудование для автоматизированного склада, включая промышленный паллетный лифт.
• Автоматический подъем товара с 0-го уровня мезонина на 1-4-уровень
• Накопление паллет на 0 этаже мезонина, количеством до 5 шт.
• Накопление на 1 - 4 уровне - до 2 паллет.
Описание автоматической транспортировочной системы с промышленным паллетным лифтом
Комплекс изготовленного оборудования включает в себя:

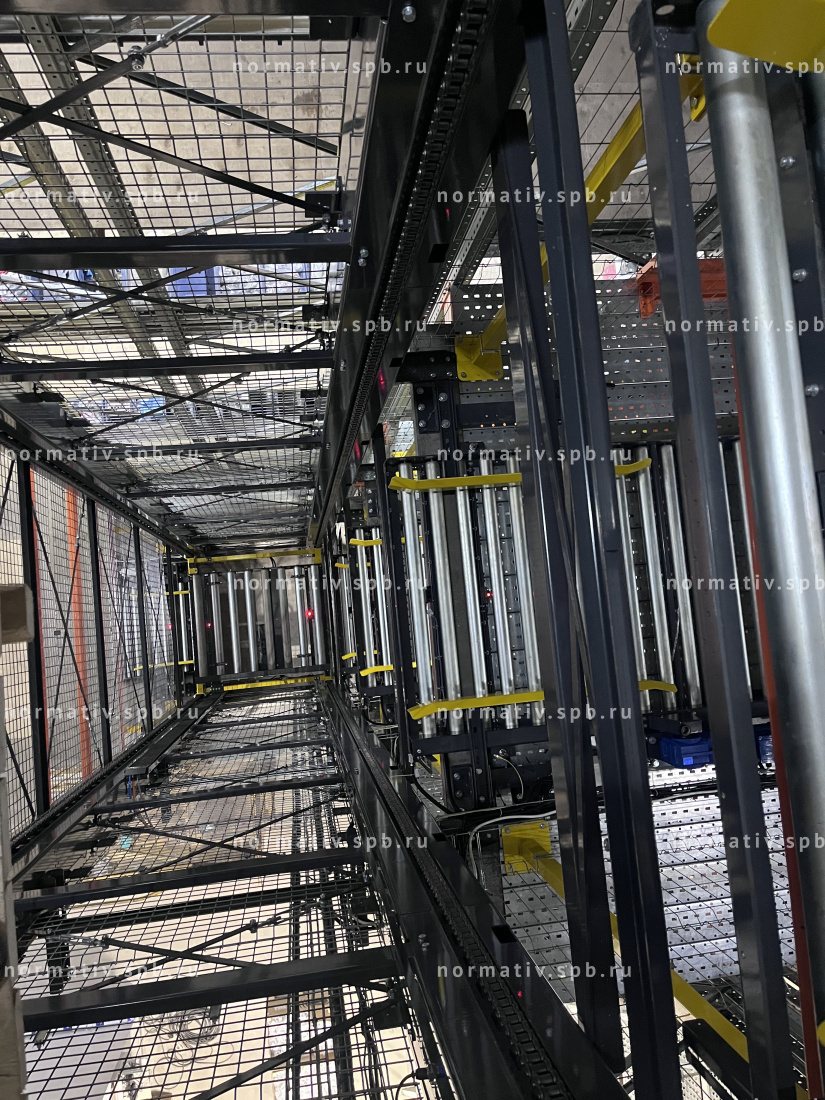

- вертикальный паллетный конвейер (подъёмник),

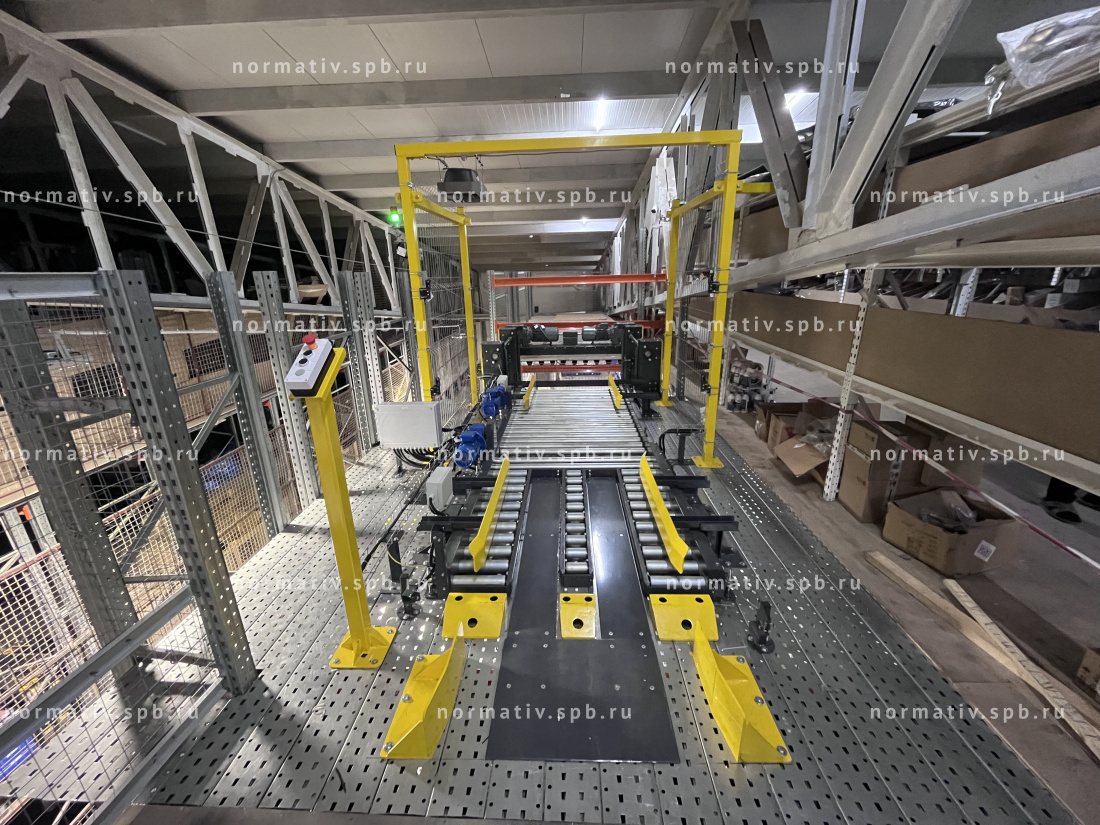

- загрузочные/разгрузочные паллетные рольганги.

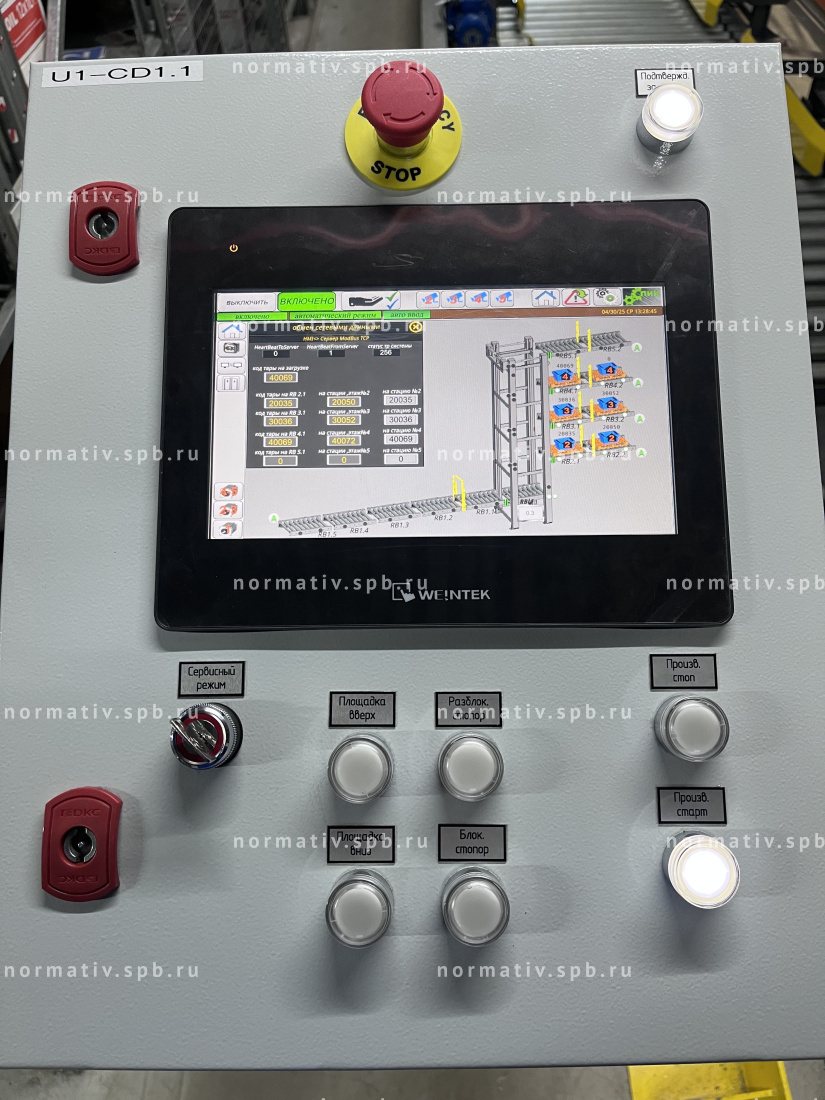

Система поставляется в комплекте с АСУТП, всеми необходимыми элементам автоматизации и безопасности:
- ограничители, отбойники,
- направляющие,
- световые сигнальные столбы,
- защитные ограждения и т.п.
Назначение системы для склада автозапчастей

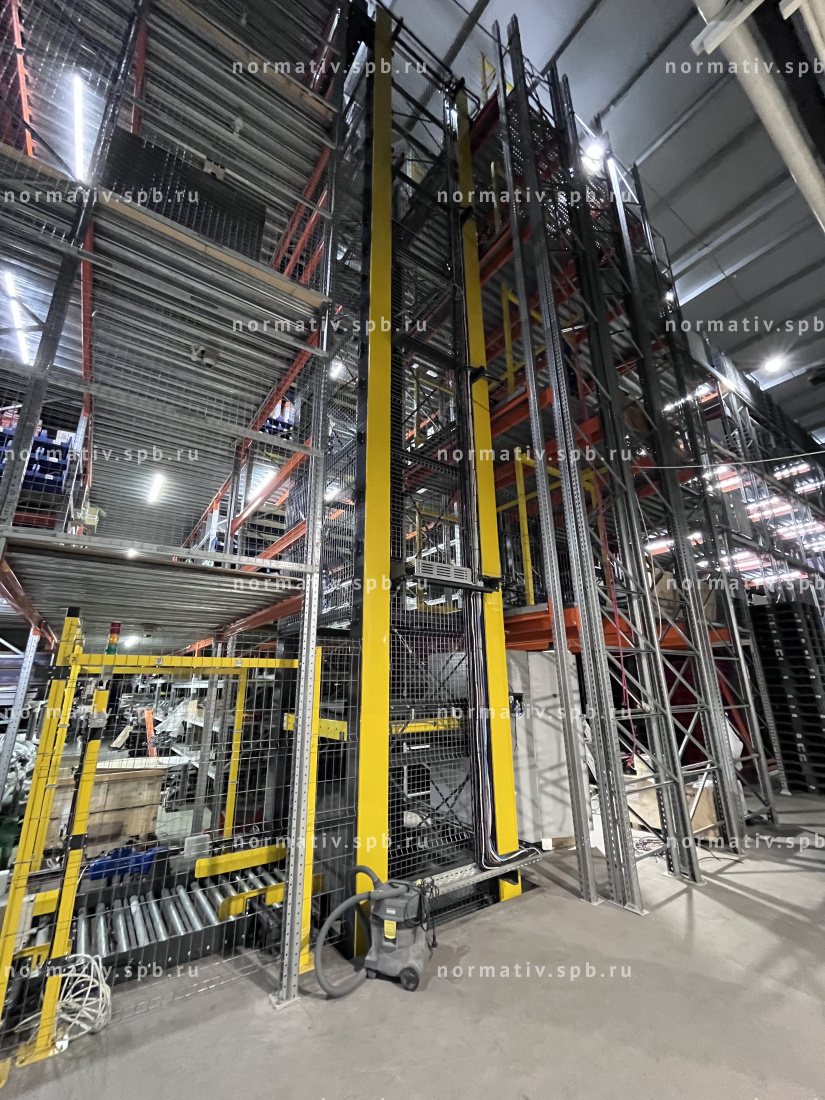

Промышленный лифт применяется в 4-х уровневом складском помещении для подъёма паллет с продукцией на 4 уровня мезонина.

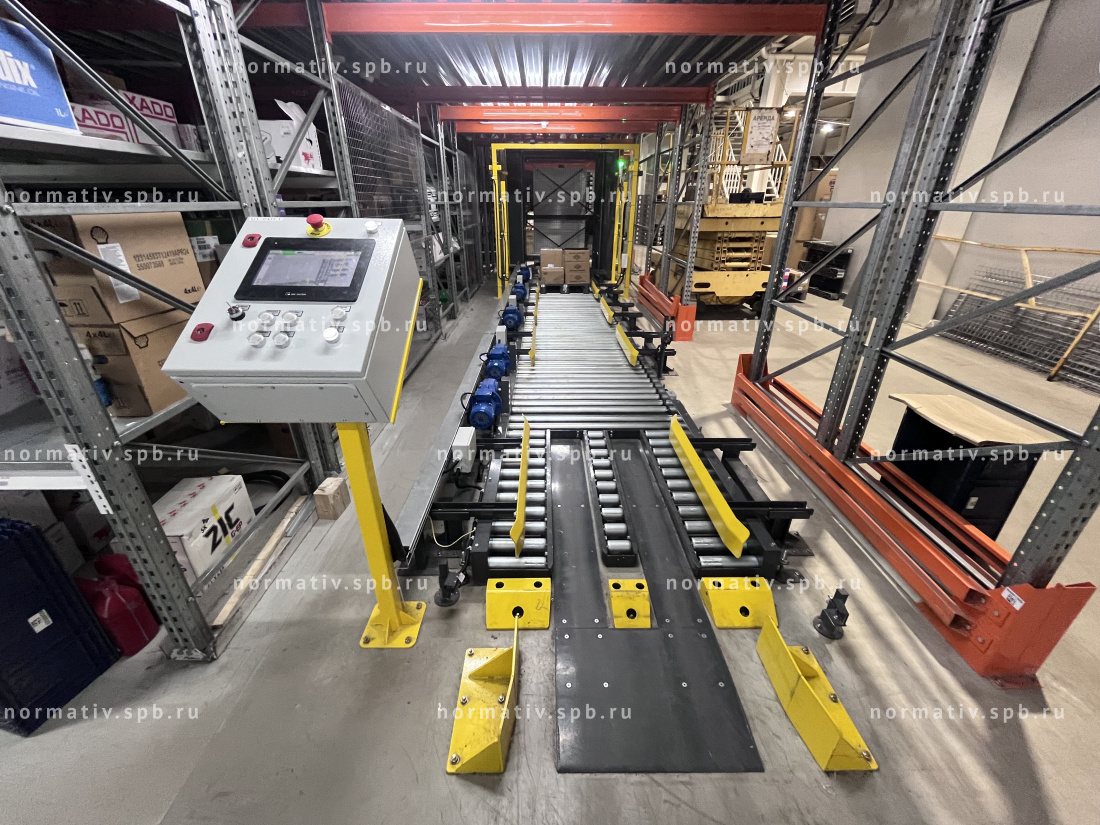

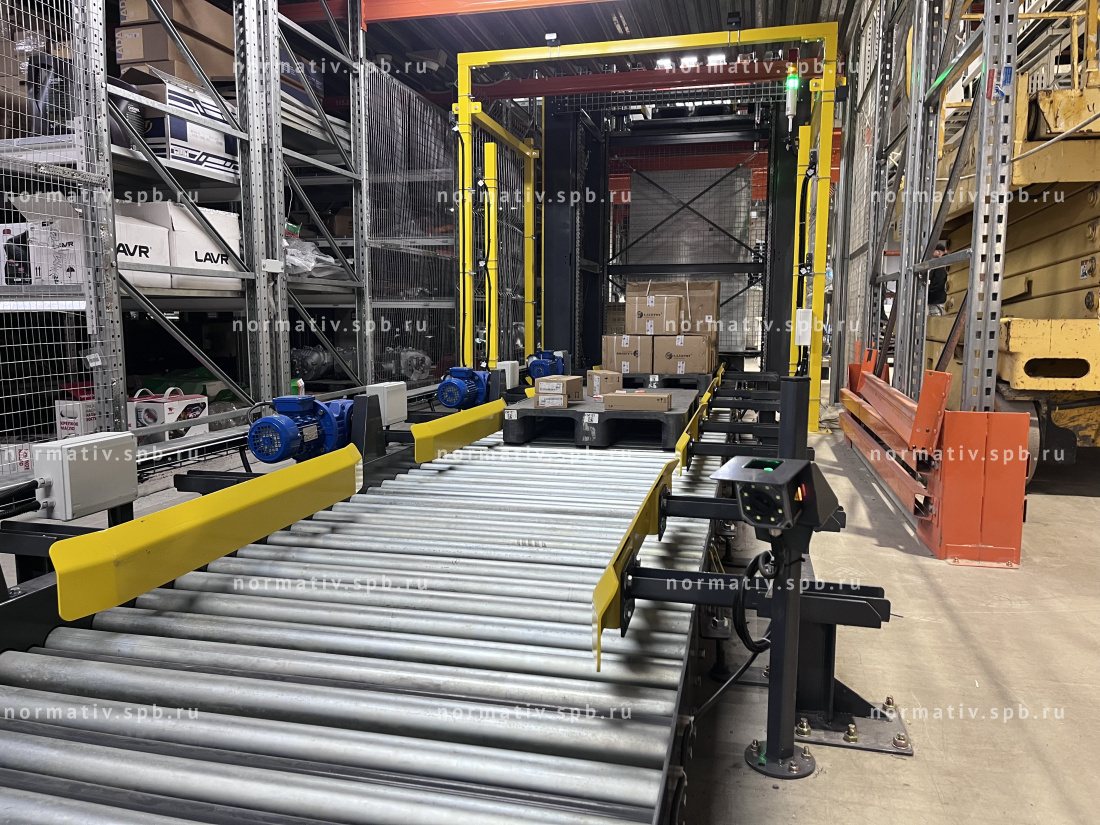

- Паллет подается на загрузочный рольганг первого этажа. На этой позиции происходит автоматическое считывание номера паллета (на все паллеты наклеены наклейки с индивидуальным 2D-кодом).
- Распознанный номер отправляется в SAP, в ответ получает номер этажа, на который необходимо доставить данный паллет.

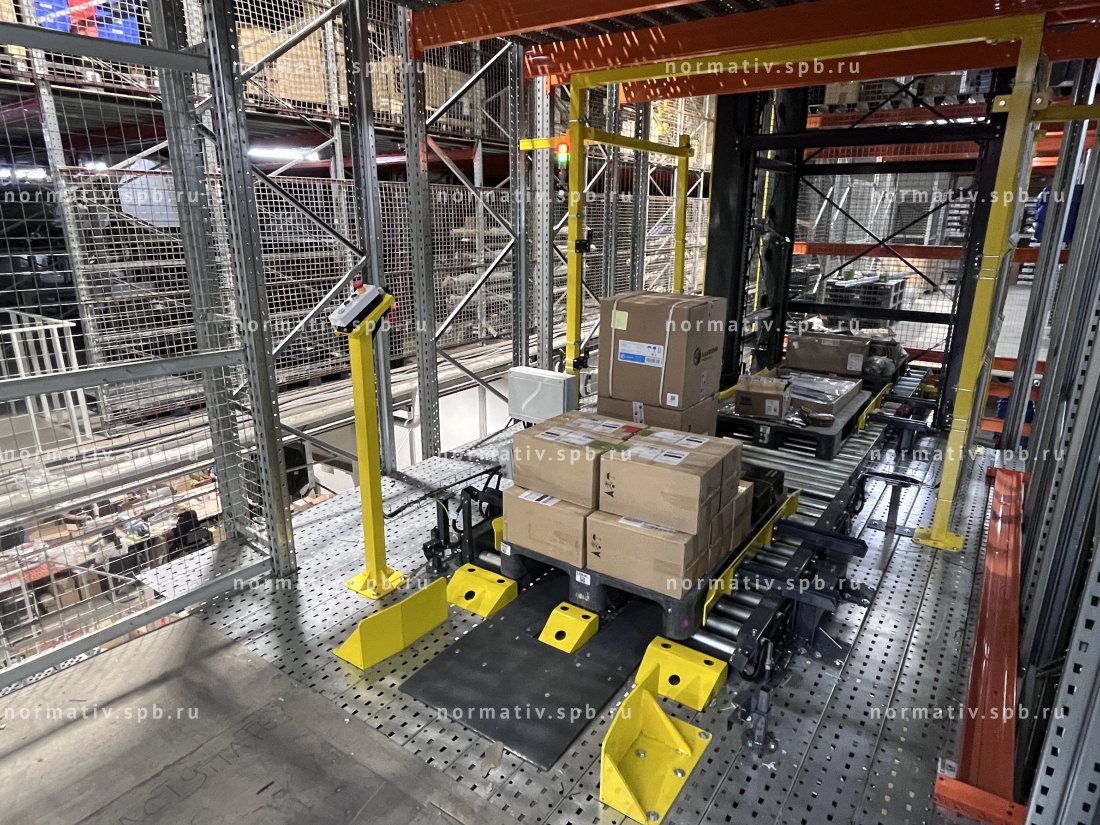

- Когда паллет достигает нужно этажа и его снимают рохлей с линии – ПЛК (программируемый логический контроллер) отправляет в SAP подтверждение отгрузки паллета на нужном этаже.
На 2-5 этажах установлены двухцветные световые колонны: если горит зеленым – этаж в работе и все в порядке, если горит красным – либо заняты все позиции либо имеется ошибка.
На 1 этаже 3-цветная колонна со звуковым зумером.
Характеристики вертикального паллетного конвейера
- Оборудование рассчитано для работы с паллетами размером 1200х800 мм, массой до 500 кг.
- Средняя производительность системы: 60 паллет в час.

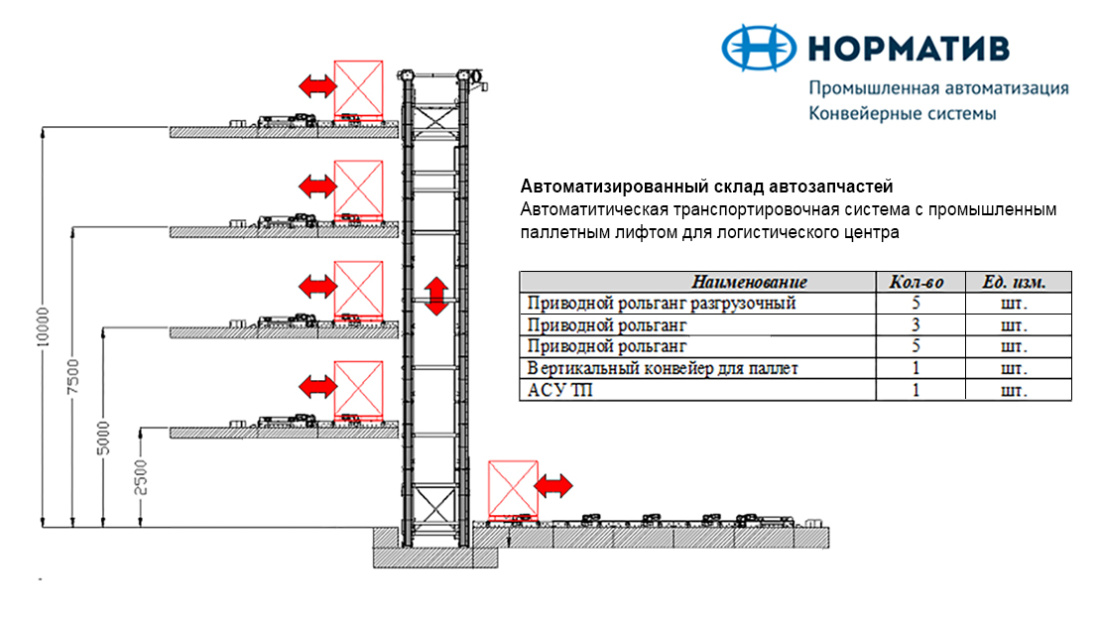

- Высотные отметки уровней помещения: +0, +2.5, + 5, +7.5, +10 метров.
Автоматический склад автозапчастей: транспортировочная система с промышленным паллетным лифтом
 |
|  |
 |  |  |
